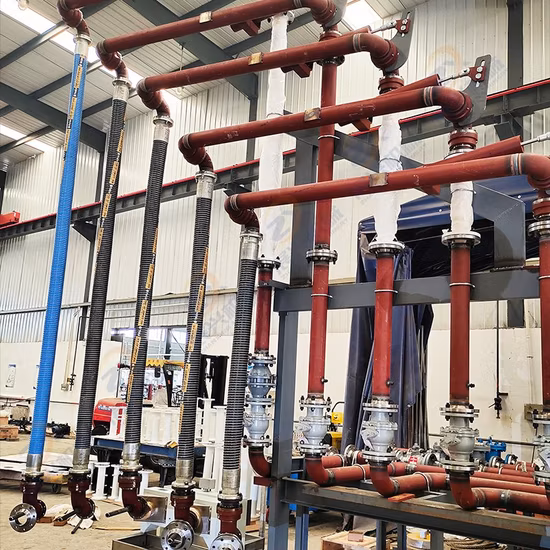

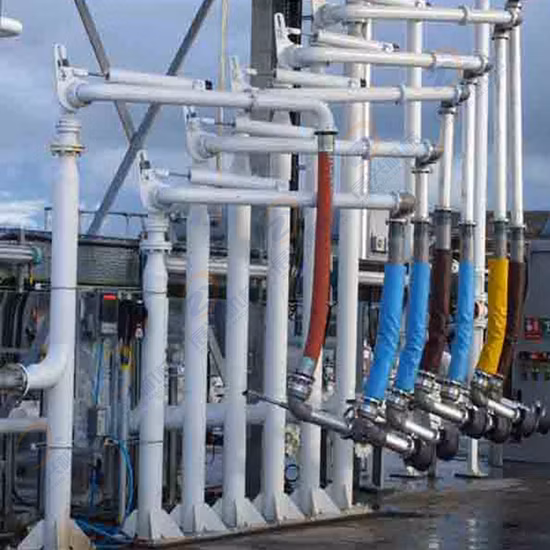

un braccio di carico inferiore del caricatore del tubo del telaio

Informazioni di base

Modello numero:	AL2404
Garanzia	12 Divertimento
Condizione	Nuovo
Fatto su misura	Fatto su misura
Oggetti di archiviazione	liquido, gas
Materiale	CS, Ss
Tipo di connessione	Frizione a secco API
Pacchetto di trasporto	Pallet/scatola di compensato
specifica	DN100
marchio	ZHANXING
Origine	Cina
Codice HS	842890

Descrizione del prodotto

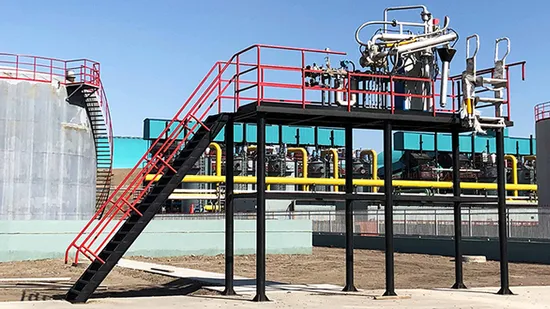

Un braccio di carico a terra del caricatore del tubo flessibile del telaioIl braccio di carico a terra è al giorno d'oggi un'importante attrezzatura per il trasferimento di liquidi nell'industria petrolchimica. Viene utilizzato principalmente per il trasporto di liquidi come petrolio, GNL, GPL, prodotti chimici, gas, petrolio, ecc. tra il sistema di tubazioni e le cisterne.

È composto principalmente da bracci, giunto girevole, sistema di bilanciamento a molla, flangia, cono vapore, valvola rompivuoto, tubo di scarico, giunto, ecc.

Caratteristiche/vantaggi del braccio di carico terrestre:

• È adatto per operazioni di carico/scarico sulla parte superiore/inferiore dell'autocisterna/vagone ferroviario
• Può seguire il movimento dell'autocisterna/vagone ferroviario in una determinata area
• La compensazione può essere ottenuta utilizzando pacchi pesi, cilindri a molla o supporto pneumatico
• Per garantire un funzionamento sicuro o la tutela dell'ambiente, sono disponibili numerosi dispositivi aggiuntivi

Parametri base del braccio di carico del terreno:

1. Materiale del braccio: acciaio al carbonio, acciaio inossidabile, alluminio, ecc
2. Fluido operativo: prodotti petrolchimici, cherosene per aviazione, carburante per aerei, diesel, PMS, AGO, asfalto, ecc
3. Diametro interno: DN50-DN150 (2″-6″)
4. Pressione di progetto: -0,06 MPa-6,0 MPa
5. Temperatura di progetto: -196°C-250°C
6. Tipo: braccio di carico superiore, braccio di carico inferiore

Nota 1. Le dimensioni dei bracci di carico a terra si basano sulle condizioni effettive del sito del cliente.2. La configurazione soddisfa i requisiti dettagliati del cliente.3. Le macchine Zhanxing selezionano i modelli adatti e forniscono ai clienti un servizio di progettazione gratuito. Modelli tipici di bracci di carico terrestre Zhanxing:

Modello	Posizione di ricarica	Applicazione	Tubi singoli/doppi	Direzione della flangia del fluido	Numero di giunti girevoli	Tipo di connessione
AL1401	Grande	È in corso il caricamento	Einzel	Su	4	Aprire
AL1402	Grande	È in corso il caricamento	Einzel	Verso il basso	4	Aprire
AL1412	Grande	È in corso il caricamento	Doppio	Verso il basso	4/5/8	Aprire
AL1512	Grande	È in corso il caricamento	Doppio	Verso il basso	10	Chiuso
AL2503	Sotto	Caricamento scaricato	Einzel	/	5	Chiuso
AL2543	Sotto	Caricamento scaricato	Doppio	/	10	Chiuso
AL2404	Sotto	Caricamento scaricato	Einzel	Verso il basso	4	Chiuso
